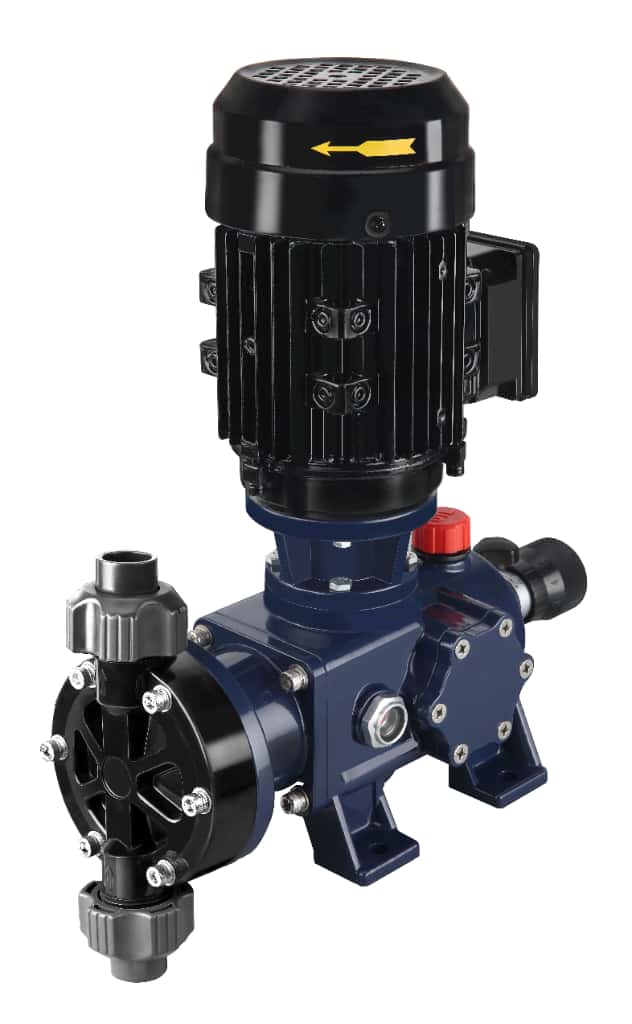

Насосы-дозаторы серии DJ-Z с механическим приводом мембраны предназначены для точной и безопасной подачи различных жидких сред, включая агрессивные и опасные вещества. Их конструкция основана на использовании мембраны вместо поршневого узла, что обеспечивает высокий уровень герметичности и надежности. Отсутствие подвижного уплотнения исключает утечки: статическое уплотнение мембраны на гидравлическом конце полностью заменяет динамическое уплотнение поршня, благодаря чему достигается абсолютная герметичность при перекачивании среды. Это делает насосы особенно подходящим не только для воды, но и для легковоспламеняющихся, взрывоопасных, высокотоксичных, пахучих и даже радиоактивных жидкостей. Насос имеет более простую конструкцию по сравнению с гидравлическим мембранным насосом, но при этом она несколько сложнее, чем у классического поршневого насоса. Возможна комплектация цифровым контроллером дозирования, что обеспечивает цифровое, локальное и дистанционное управление. Ключевым элементом конструкции является мембрана, изготовленная по многослойной композитной технологии. Она состоит из сверхпрочной тефлоновой (PTFE) кислотостойкой пленки, слоёв эластичной резины EPDM, опорного сердечника из нержавеющей стали SUS304 толщиной 3,0 мм и армирующего слоя из нейлонового волокна. Такая конструкция, дополненная арматурной пластиной из нержавеющей стали за мембраной, значительно увеличивает срок её службы и устойчивость к нагрузкам. Насосы рассчитаны на выходное давление обычно до 1,0 МПа и работают в широком диапазоне расходов. При изменении давления от минимального до максимального отклонение расхода может достигать 10%, что означает более низкую точность дозирования по сравнению с поршневыми и гидравлическими мембранными насосами. Дополнительно может быть реализована конструкция с механической двойной мембраной и системой сигнализации повреждения мембраны, что повышает безопасность эксплуатации. Регулировка производительности осуществляется изменением длины хода или частоты вращения двигателя. Благодаря своей конструкции насосы-дозаторы серии DJ-Z обеспечивают безопасную, стабильную и долговечную работу при перекачивании высоковязких, коррозионных и опасных химических сред.
Наименование характеристики
Значение
Модель
DJ-Z 25/1.0
DJ-Z 50/1.0
DJ-Z 80/0.7
DJ-Z 120/0.7
DJ-Z 170/0.7
Производит-сть, до
25 л/ч
50 л/ч
80 л/ч
120 л/ч
170 л/ч
Напор
1,0 МПа
1,0 МПа
0,7 МПа
0,7 МПа
0,7 МПа
Электрическая мощность
0,37 кВт
0,37 кВт
0,37 кВт
0,55 кВт
0,55 кВт
Количество ходов поршня за мин
48
48
96
96
96
Материал клапана
керамика
керамика
керамика
керамика
керамика
Присоединение
15 мм
15 мм
15 мм
15 мм
15 мм
Вес
22 кг
22 кг
22 кг
22 кг
22 кг
Габариты
300×200×430
300×200×430
300×200×430
300×200×430
300×200×430
Стоимость
88690 руб.
96220 руб.
108960 руб.
112360 руб.
126110 руб.
Параметры работы насосов-дозаторов серии DJ-Z Диапазон расхода: 0-500 л/час Диапазон давления: 0-1.0 MPA Мощность двигателя: 370 Вт, 220 В / 380 В / 420 В / 110 В, 50/60 Гц Система привода: двухфазный, трехфазный двигатель или взрывозащищенный двигатель Класс защиты: IP55 Управление потоком: ручное управление, автоматическое управление (прием сигнала 4-20 мА) Материал: SUS304 Головка насоса: SUS304, SUS316, ПВХ, PTFE Мембрана: PTFE Обратный клапан: SUS304, SUS316, ПВХ, PTFE Шар: ZrO2, SUS304, SUS316, керамика Условия работы:Температура окружающей среды: -30℃ - 80℃.
